Frezarka CNC z epoksydowa brama

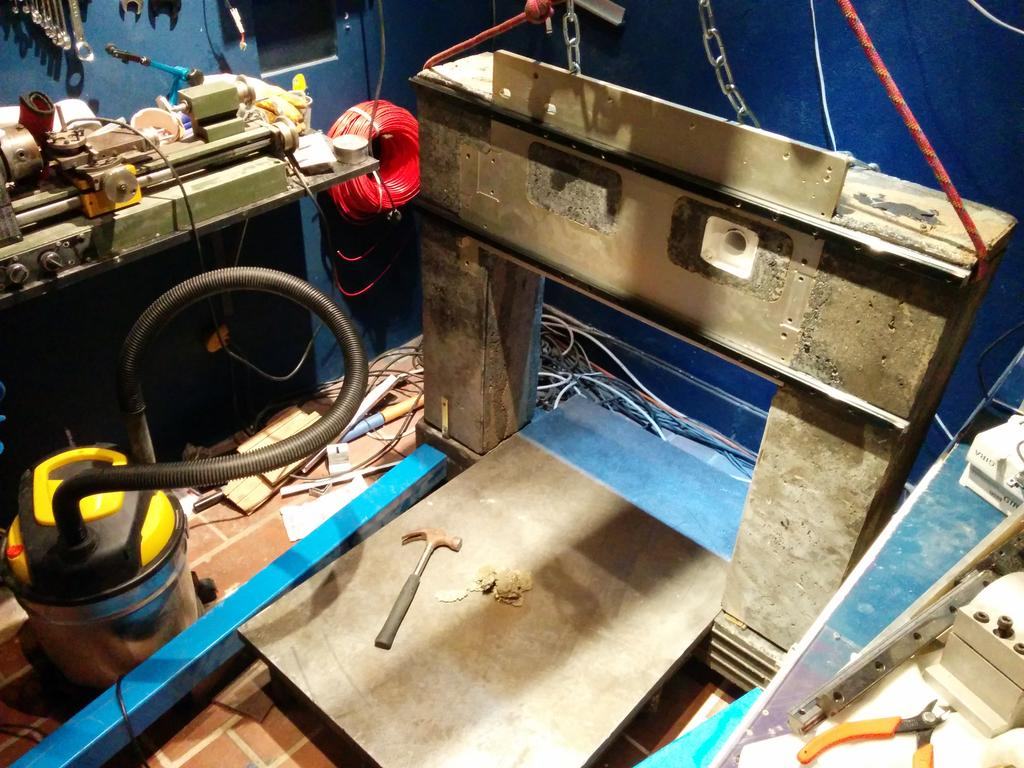

powoli nabiera kształtu nowe wyposarzenie pracownii :)

Frezarka będzie miała pole robocze X: 50cm Y: 50cm Z: 45cm

  • Wrzeciono to "mokry chińczyk" 2.2KW z mocowaniem ER20
  • Napęd servo P3 Sanyo Denki 750W SGDM-08 Yaskawa 200V
  • servopack'i yaskawa step/dir SGDP-08
  • sterownie Mach3 przez sterownik Ethernet CSMIO
  • prowadnice liniowe od THK SRS20/HSR25

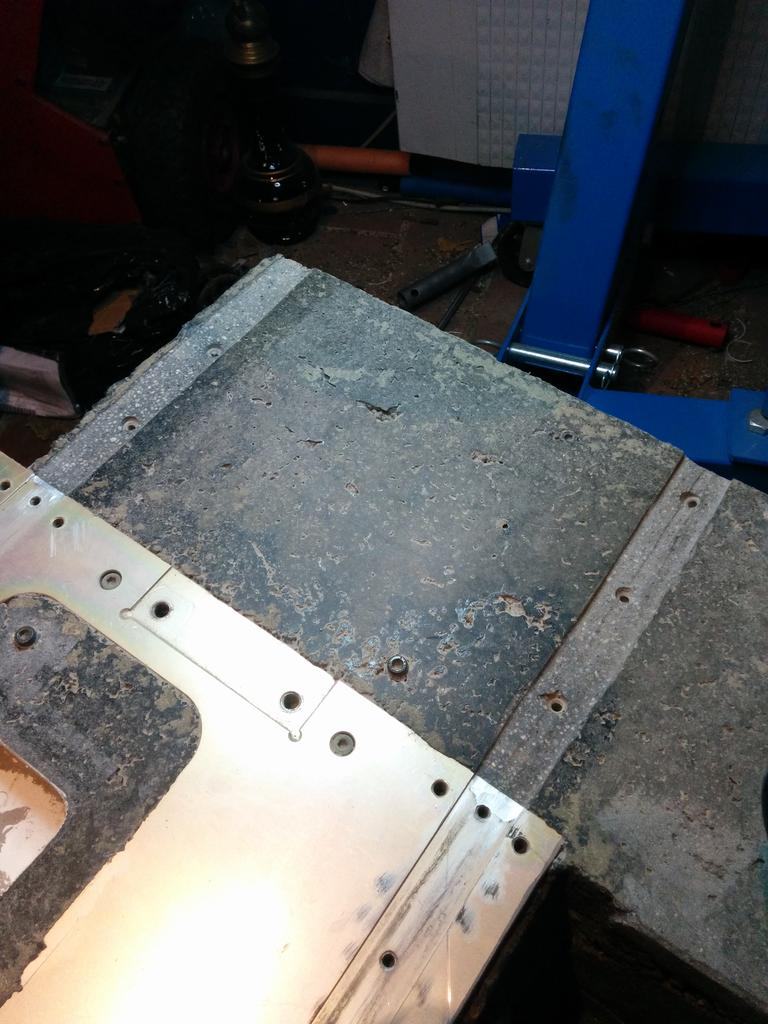

Brama została zrobiona z epoksydu zmieszanego z kwarcem różnego przekroju ratio wypełniacza do żywicy ok. 15-20% (żywica to epidian 61 z wolnym utwardzaczem PAC - czas wiązania ok. 3 godziny, pełne utwardzenie ponad tydzień przy temperaturze ok. 20C).

Podstawa to stół traserski 100x60cm. Całość znakomicie tłumi dragania i jest odpowiednio sztywna (zakładam frezowanie Alu i plexi).

Aktualnie na wokandzie poprawki osi Y i budowa osi Z oraz okablowanie szafki sterowniczej.

Type caption for image (optional)


Type caption for image (optional)
Type caption for image (optional)
Type caption for image (optional)

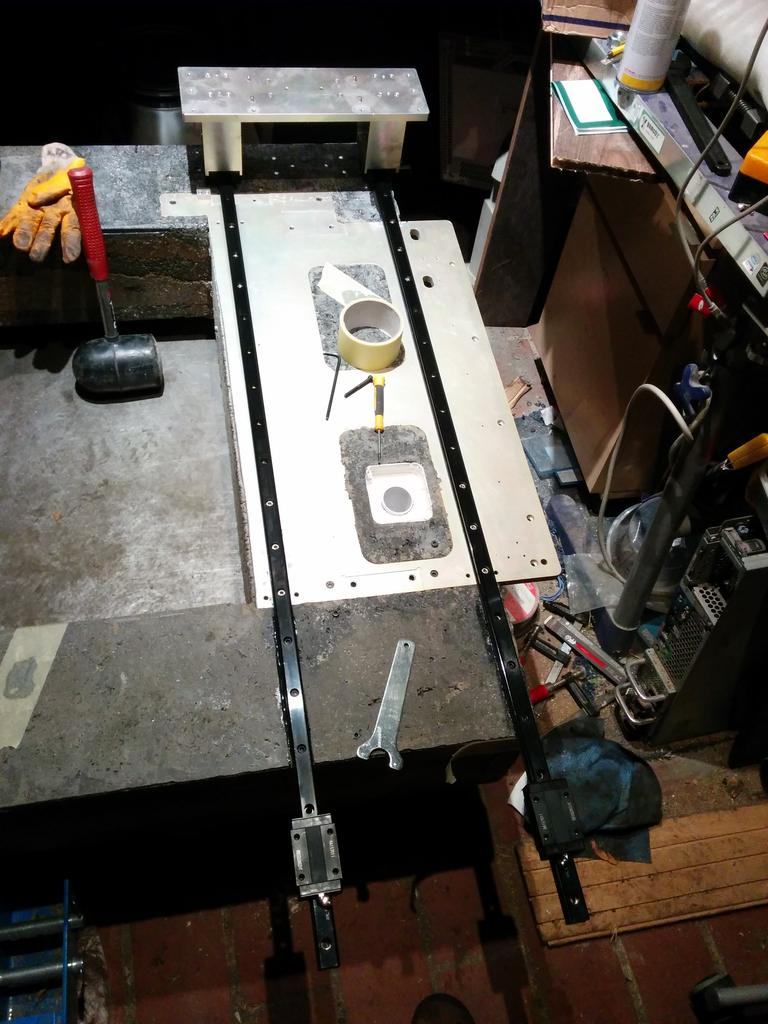

Zmiany w osi Y zakonczone, teraz rozstaw wozkow zostanie zwiekszony do 34cm szerokosci przy zachowaniu pelnego 50cm przejazdu nad stolem. Z'tka bedzie odpowiednio szeroko osadzona.

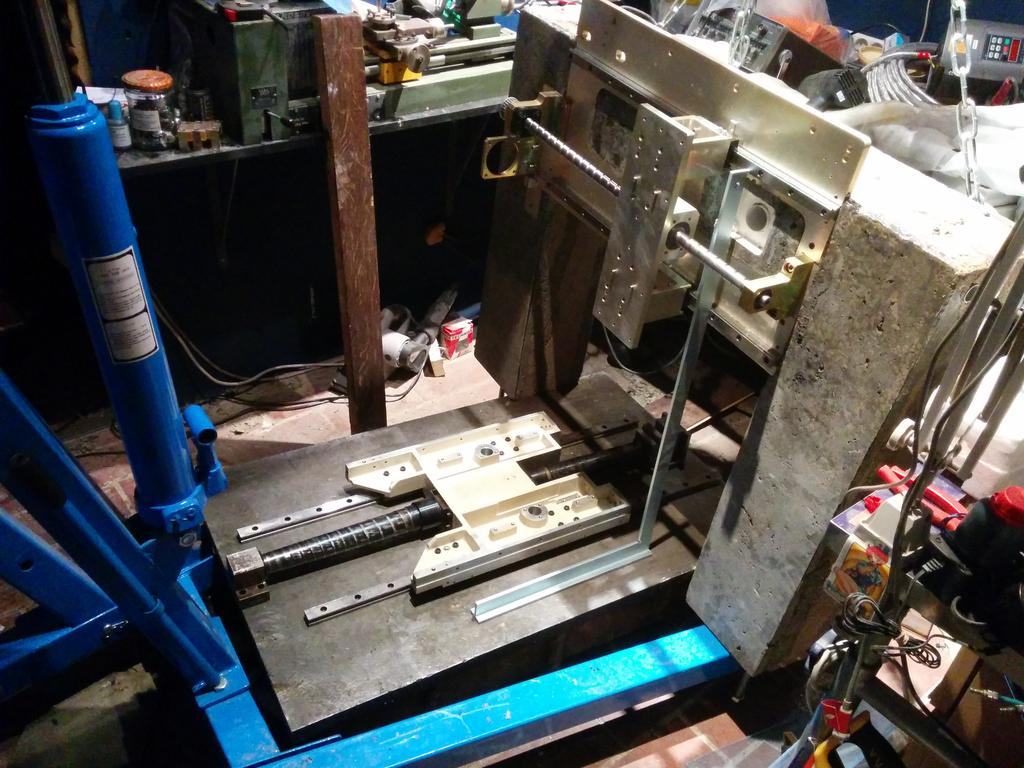

Teraz pora na projekt osi Z oraz na wyprowadzenie katow i rownoleglosci plaszczyzn.

Type caption for image (optional)

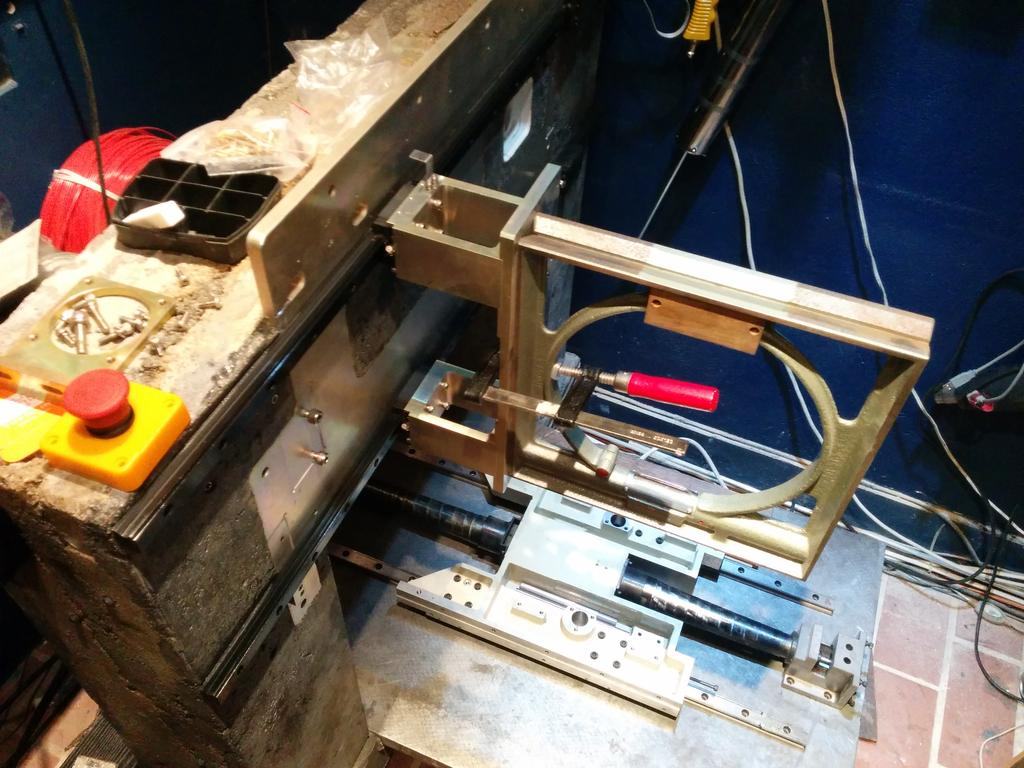

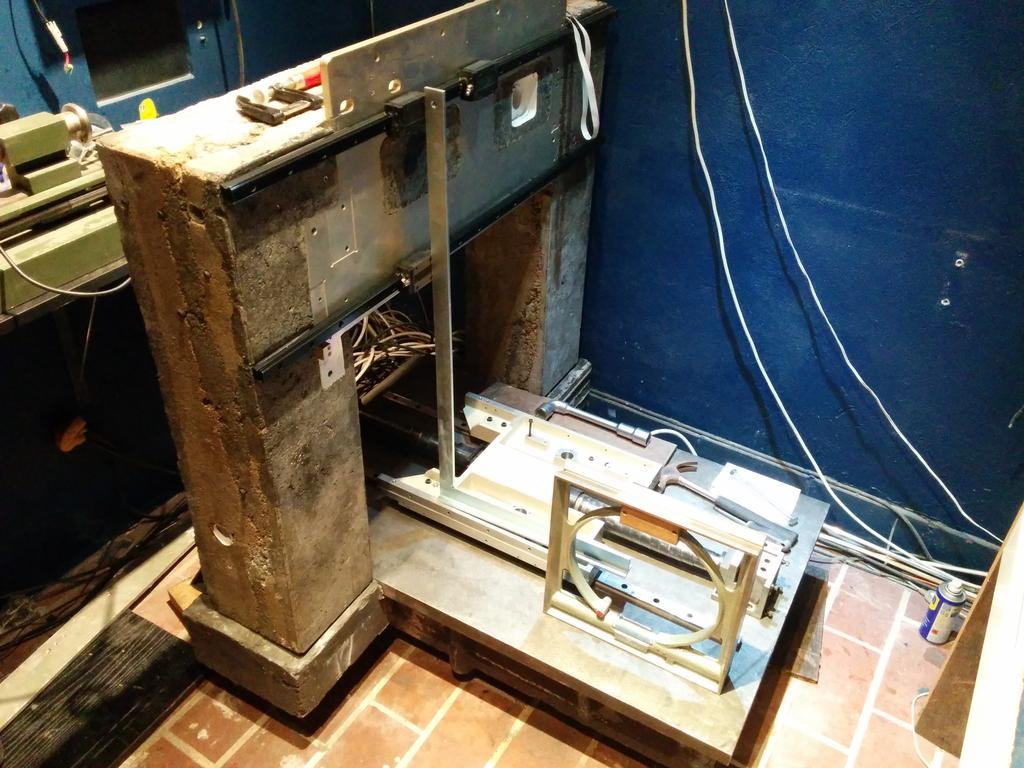

Po ustawianu stolu do 0,02mm pora na brame

Type caption for image (optional)
