Fotorelacja z budowy mojego ekstrudera od podstaw — z wyjątkiem ceramicznego wkładu grzewczego i wkładki ze stali nierdzewnej.
Fotorelacja z budowy mojego ekstrudera od podstaw — z wyjątkiem ceramicznego wkładu grzewczego i wkładki ze stali nierdzewnej.

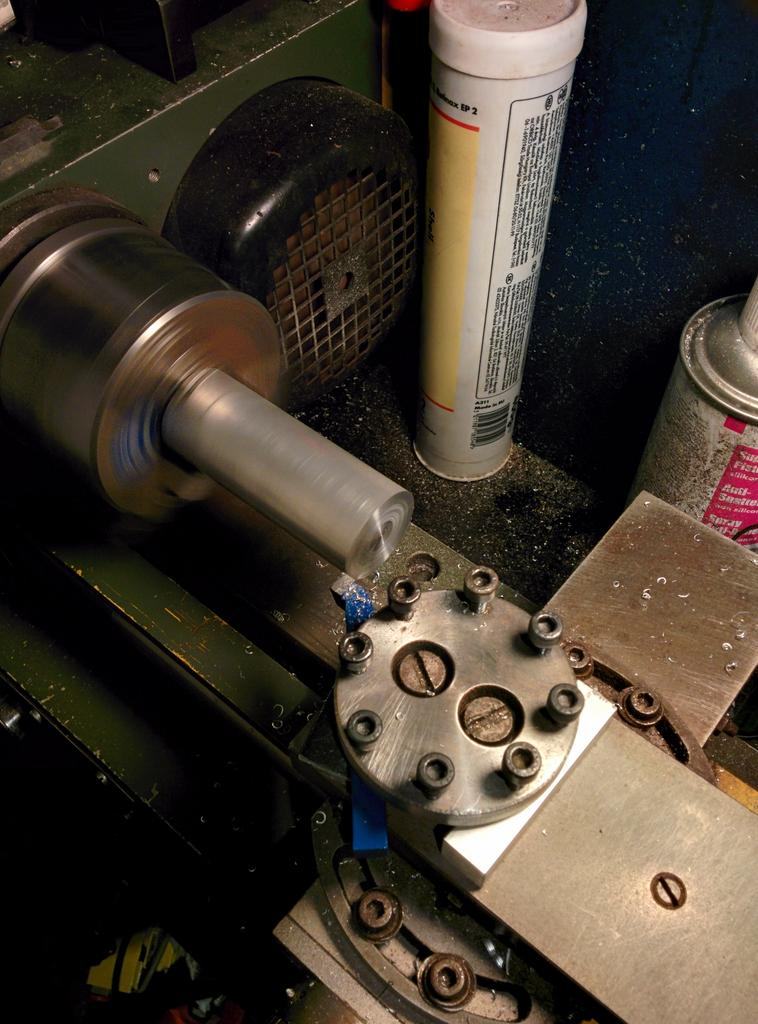

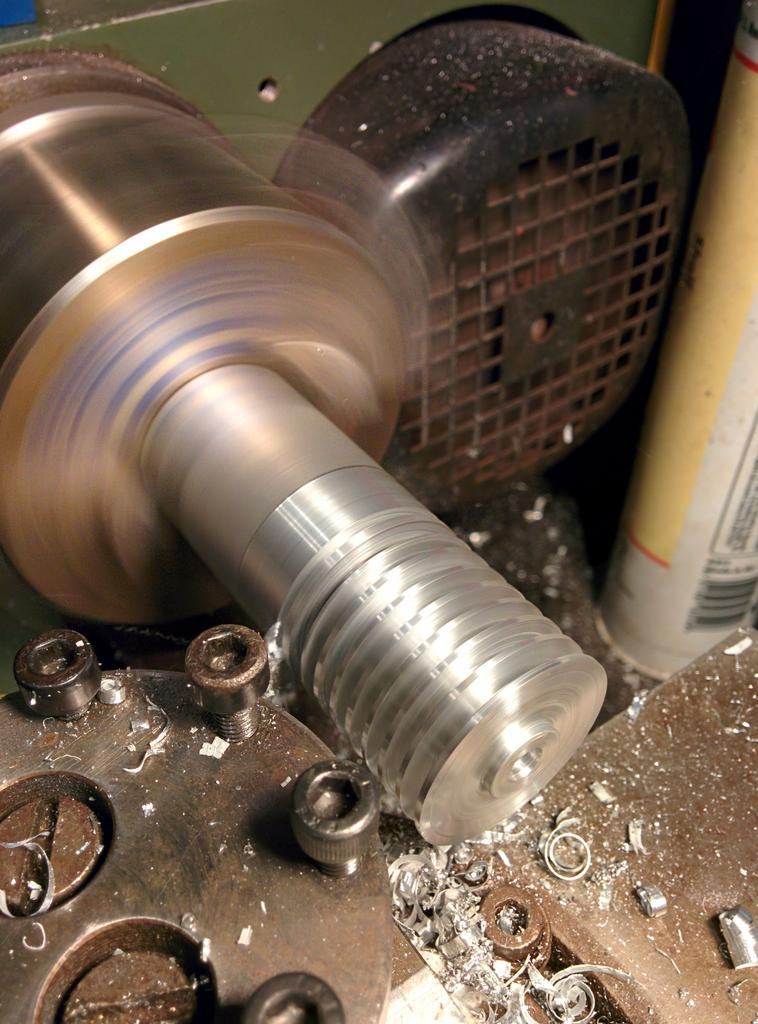

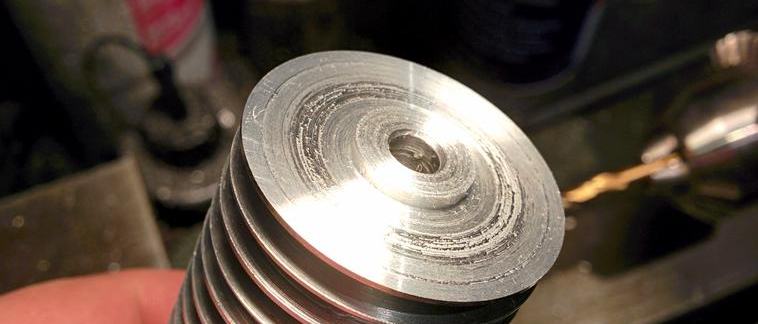

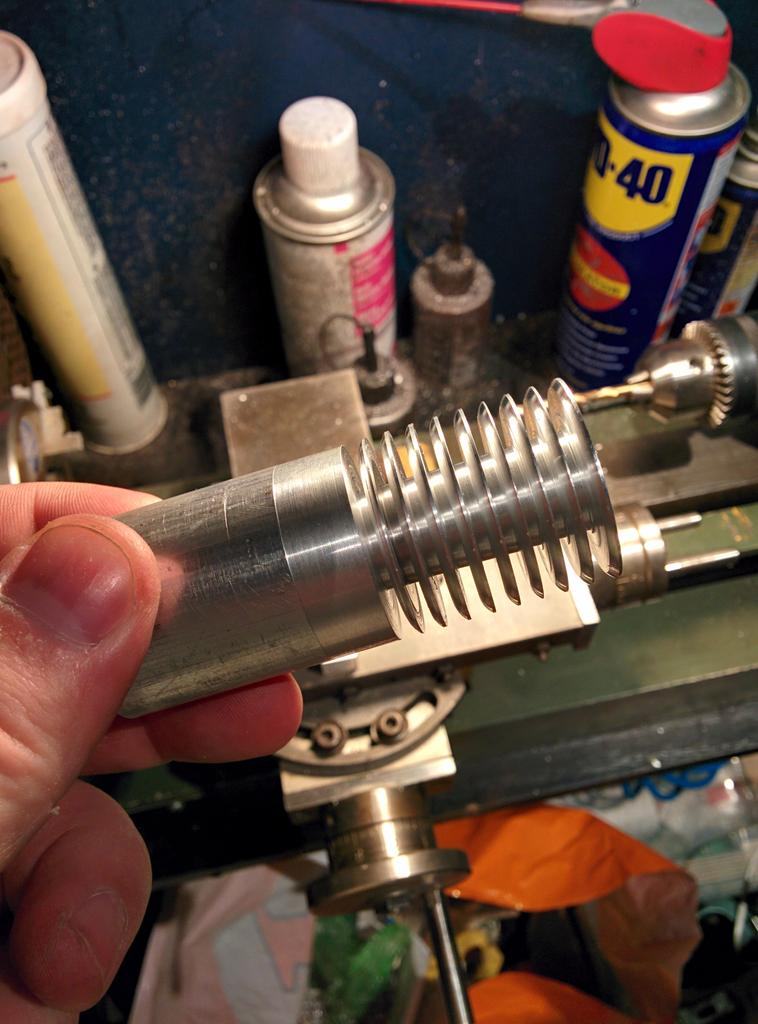

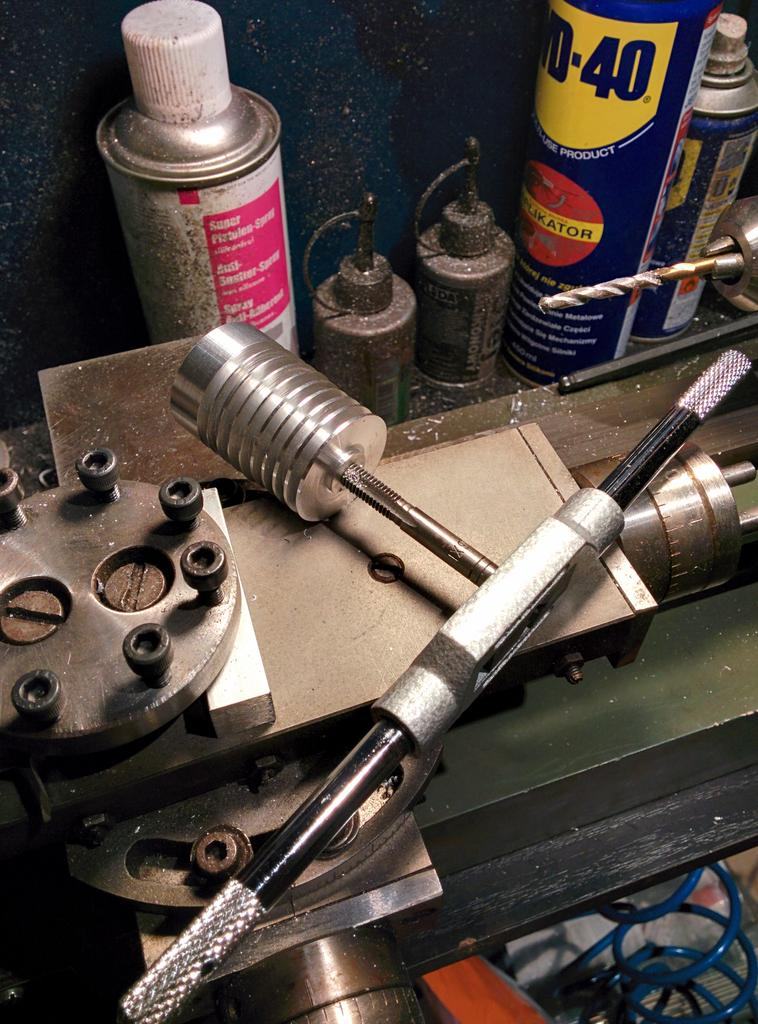

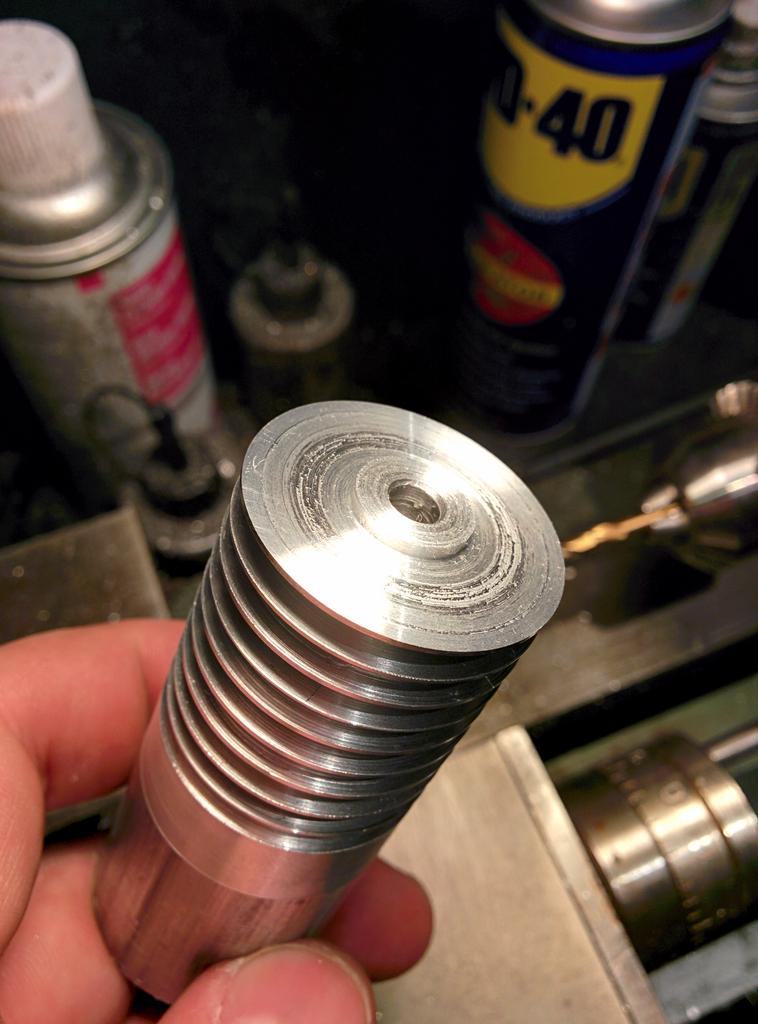

Po zrobieniu radiatora przeszedłem do mosiężnej dyszy. Wytoczyłem ją z mosiężnego pręta ∅25mm. Dysza ma gwintowane gniazdo na wkładkę ze stali nierdzewnej, łączącą ją z aluminiowym radiatorem powyżej. Otwór dyszy 0,35mm.

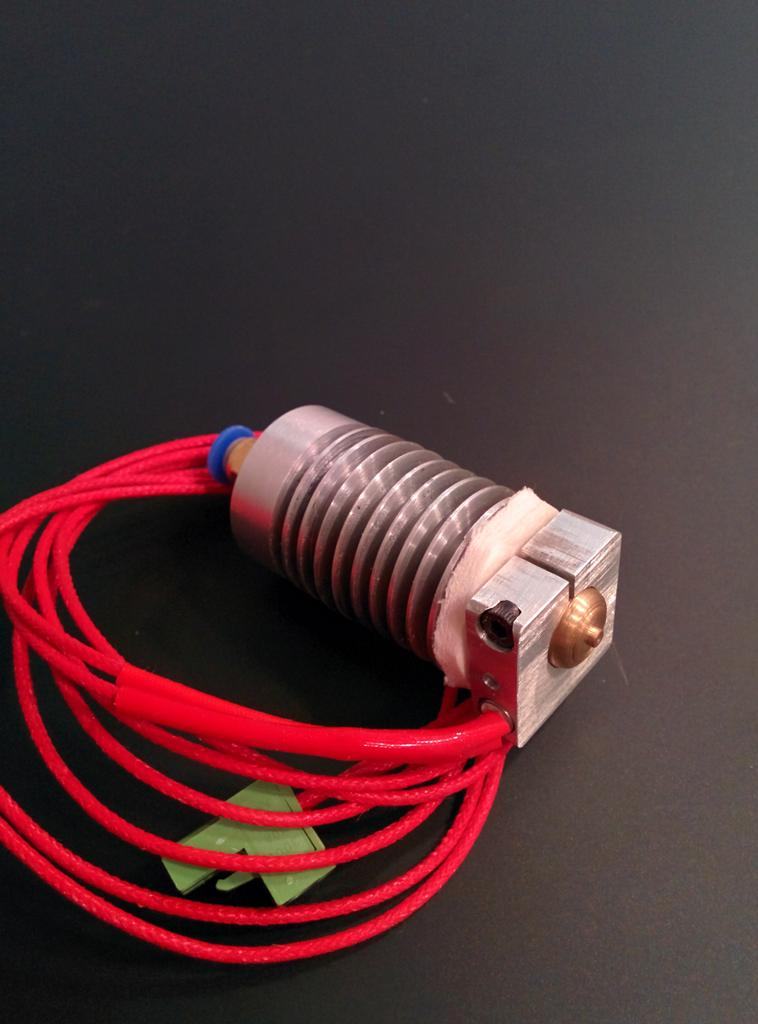

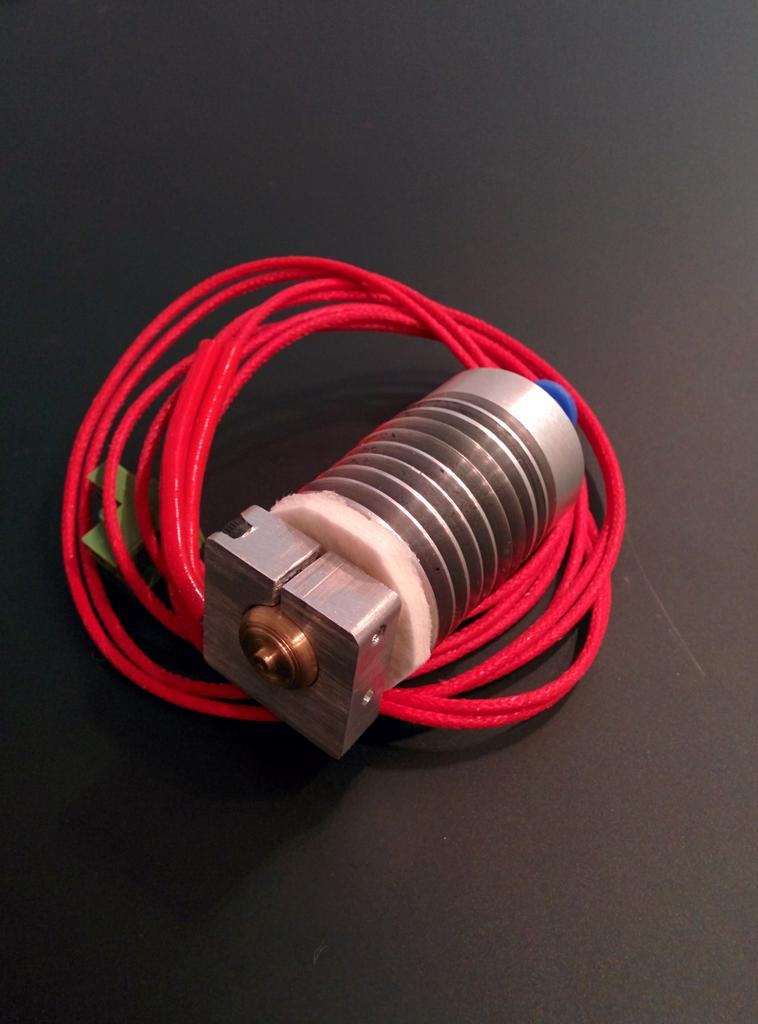

Do grzania używam wkładu ceramicznego 12V 40W. Dodatkowy aluminiowy bloczek z otworem ∅12mm utrzymuje dyszę i element grzewczy razem.
Obok elementu grzewczego jest otwór na termistor — mierzy temperaturę jak najbliżej dyszy. Bloczek grzewczy jest izolowany od aluminiowego radiatora ceramiczną wkładką wytrzymującą temperaturę do 1100°C.

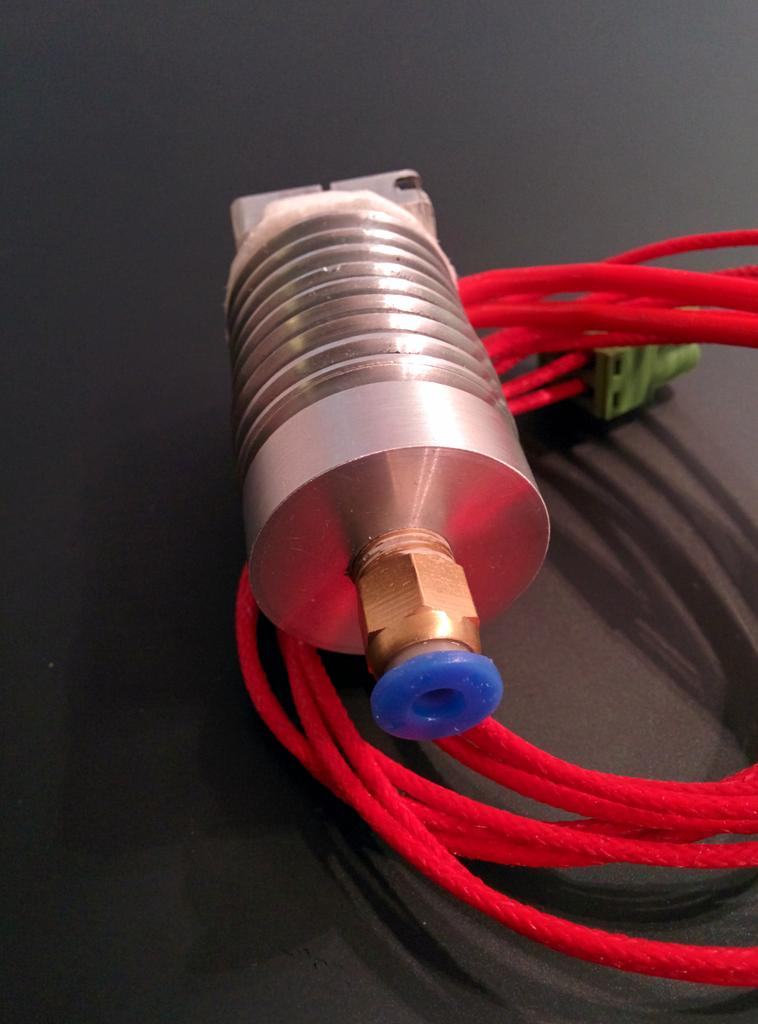

Ekstruder korzysta z mocowania bowden dla rurki PTFE o średnicy zewnętrznej 4mm.

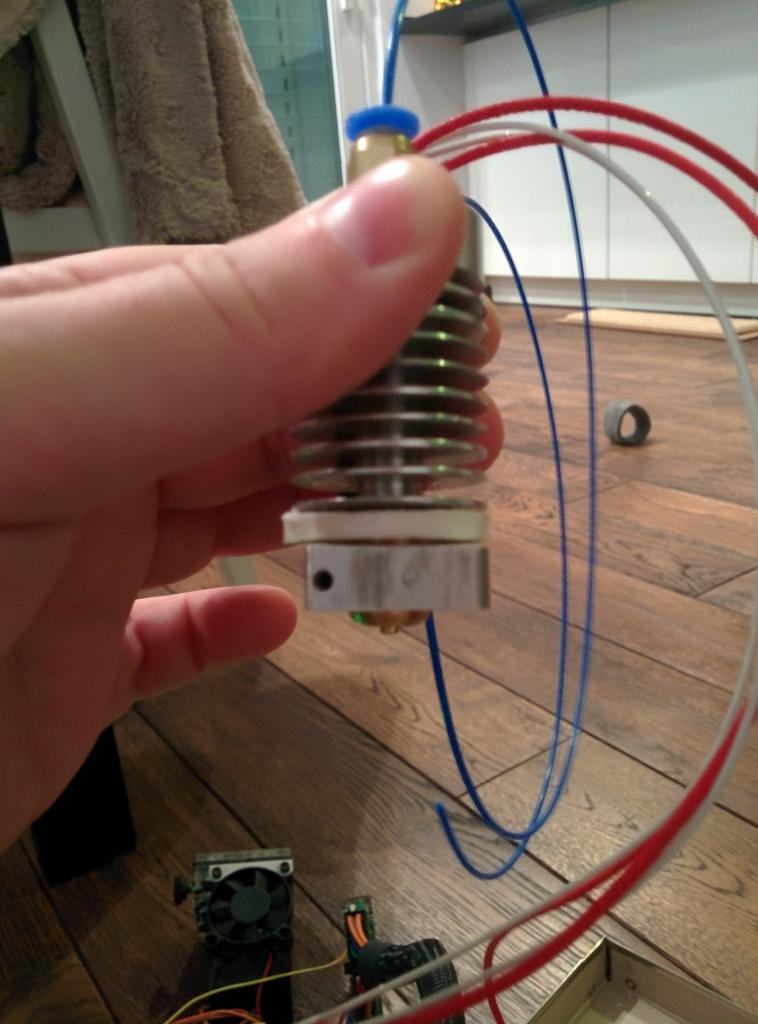

Pierwszy test z filamentem PLA 1,75mm. Działa, da się przepychać PLA palcami! Wytłaczanie wygląda super :)
