Drukarka 3D z napędem DWG (dual wire gantry)

Trafiłem na świetną budowę autorstwa RichRapa i postanowiłem zbudować drukarkę 3D opisaną w jego poście na youmagine.

Główny cel: drukarka, która będzie:

szybka, dokładna, ogromna :)

Skoro pierwszy ekstruder już zbudowałem, czas na ramę drukarki. Postawiłem na profile aluminiowe 30x30mm spawane razem (przy okazji jeszcze jeden trening spawania).

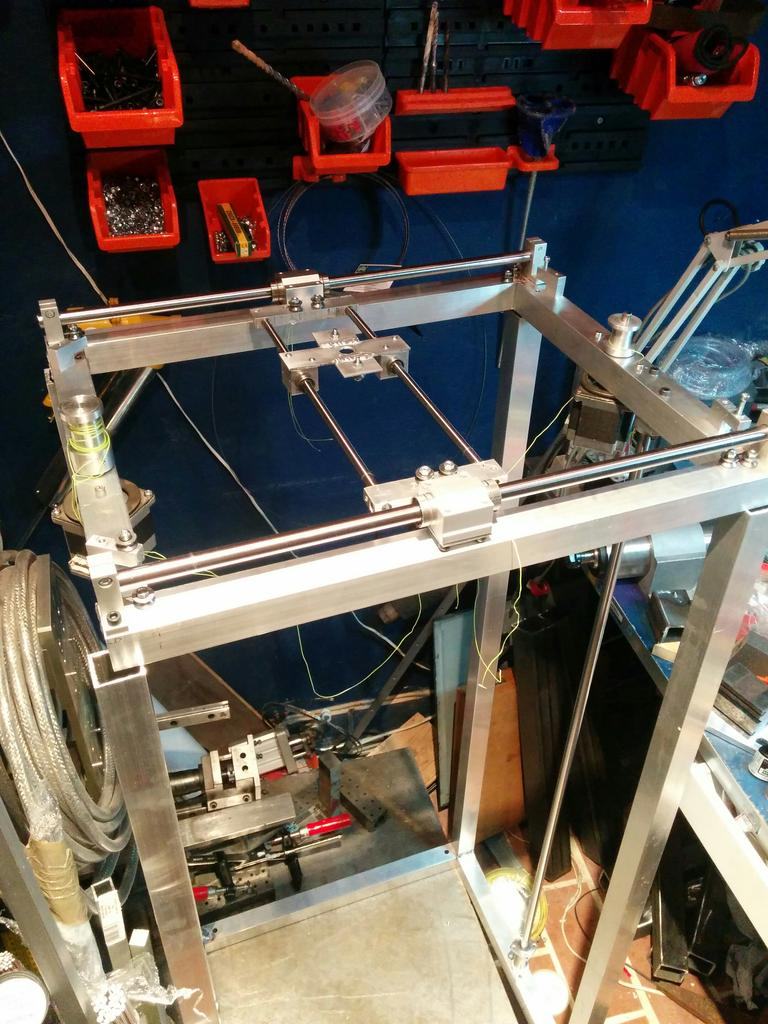

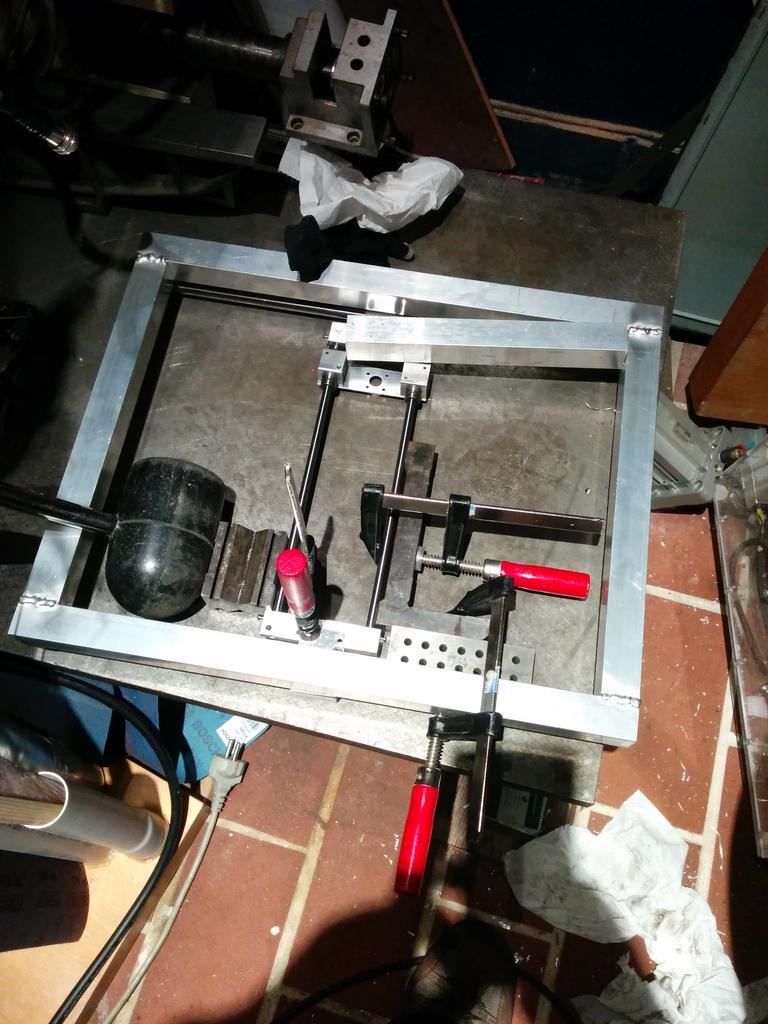

Po sprawdzeniu wszystkich kątów rama i brama zostały zespawane TIG-iem, a do ramy przykręcone prowadnice 12mm. Pozostałe osie używają prętów 8mm.

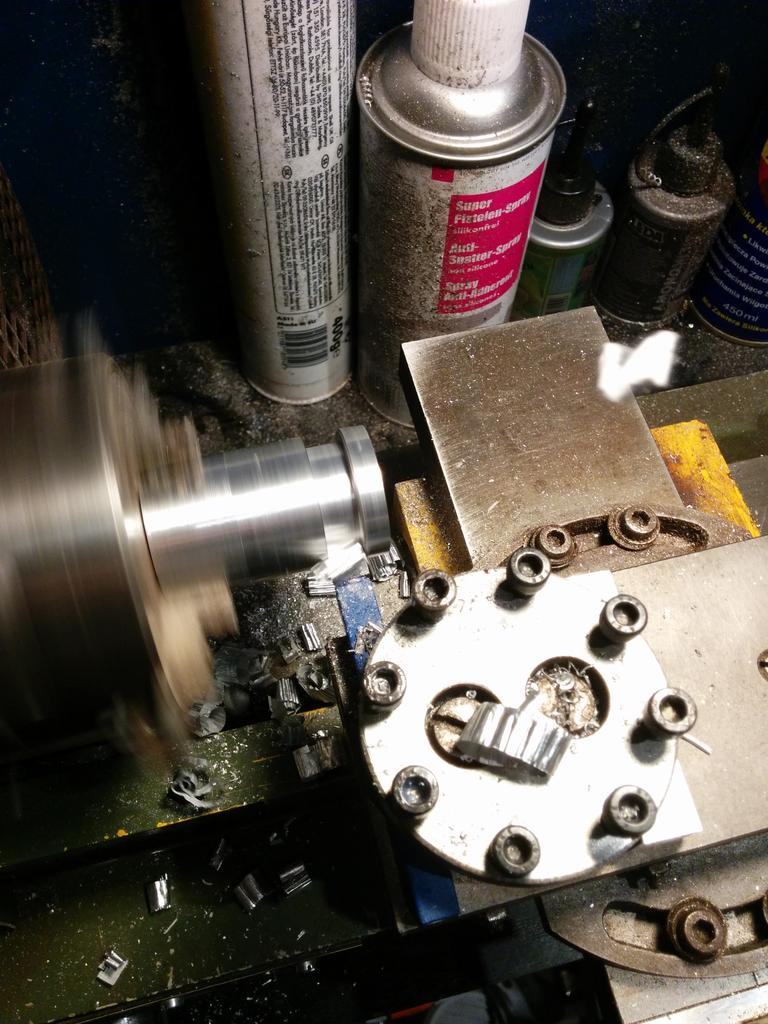

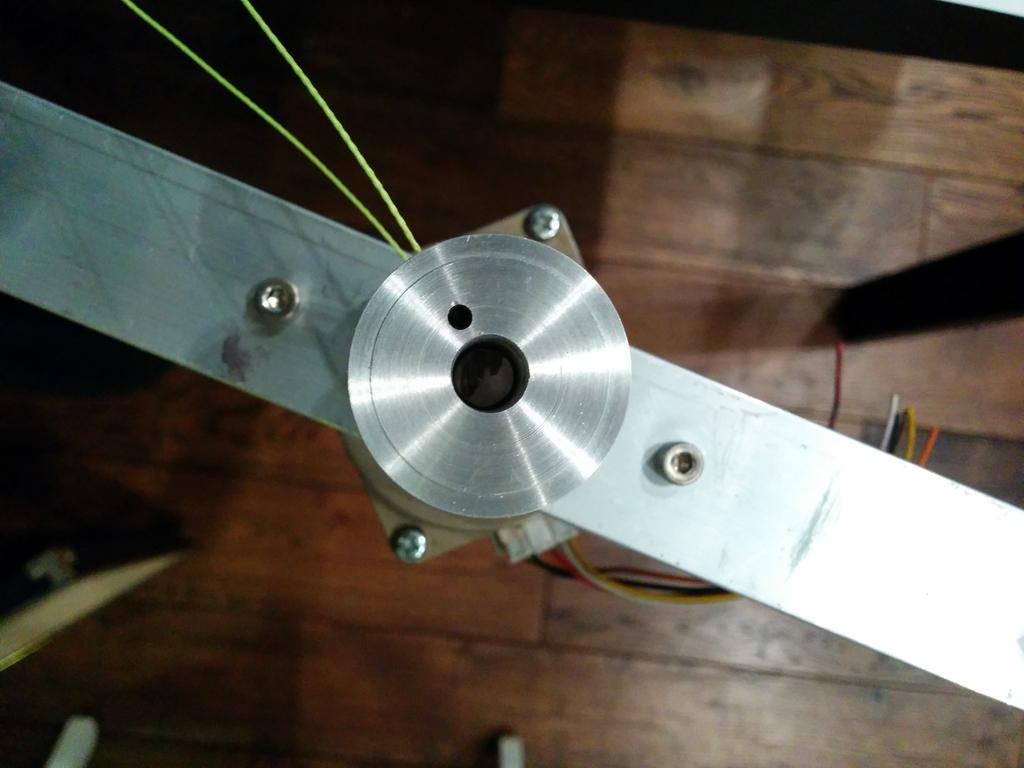

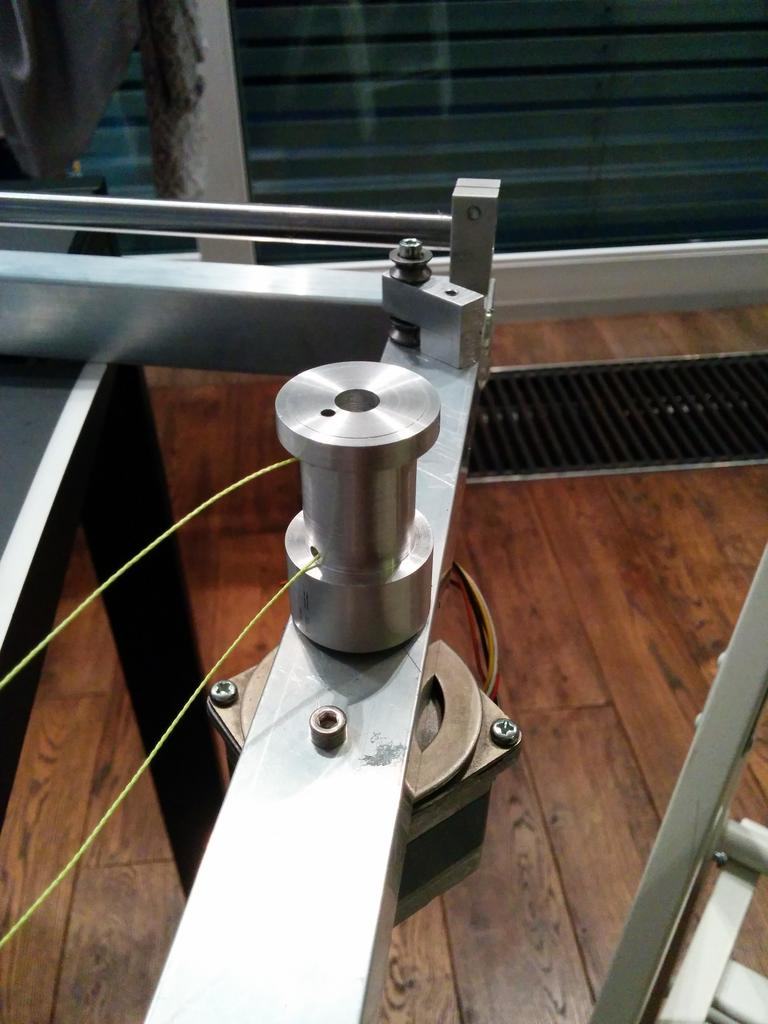

Na małej tokarce wykonałem szpule, które będą napędzane przez silniki krokowe.

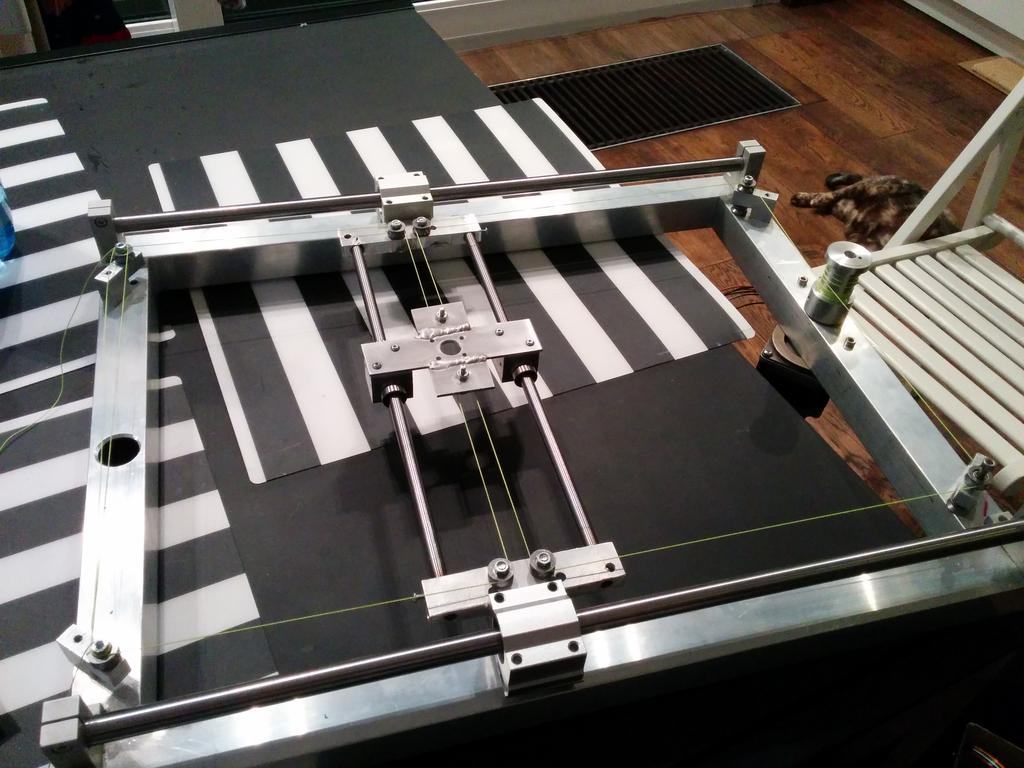

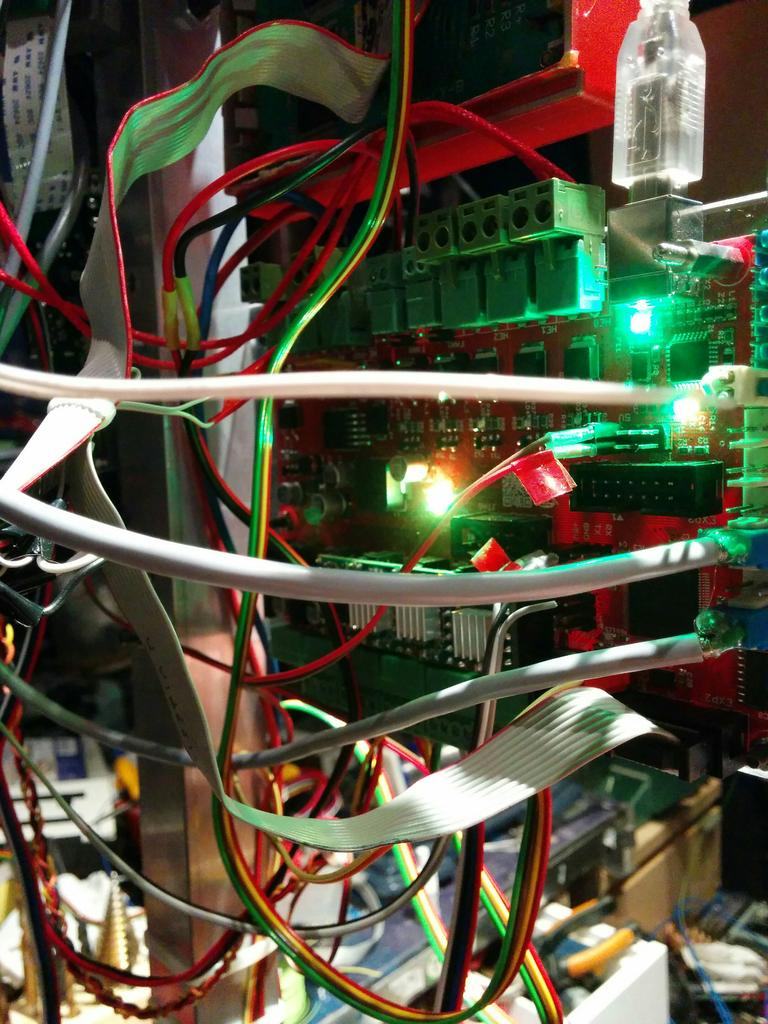

Po tym zostało wykonane pierwsze "okablowanie" testujące zasadę działania DWG na żywo, z silnikami podłączonymi i sterowanymi przez płytkę RUMBA.

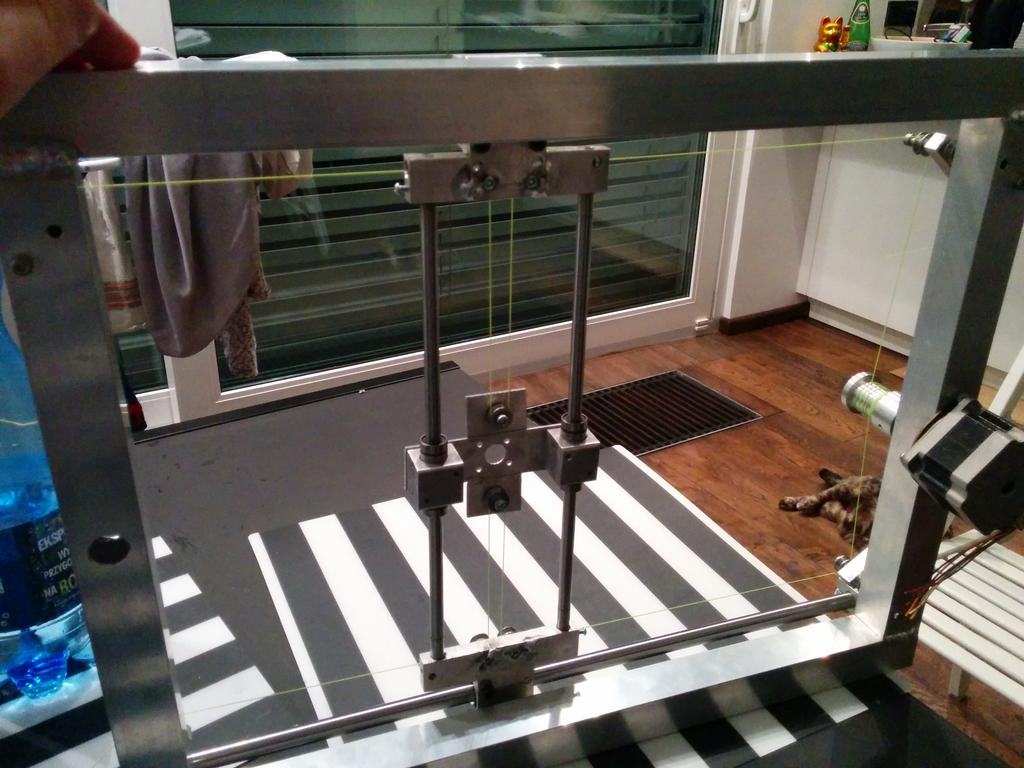

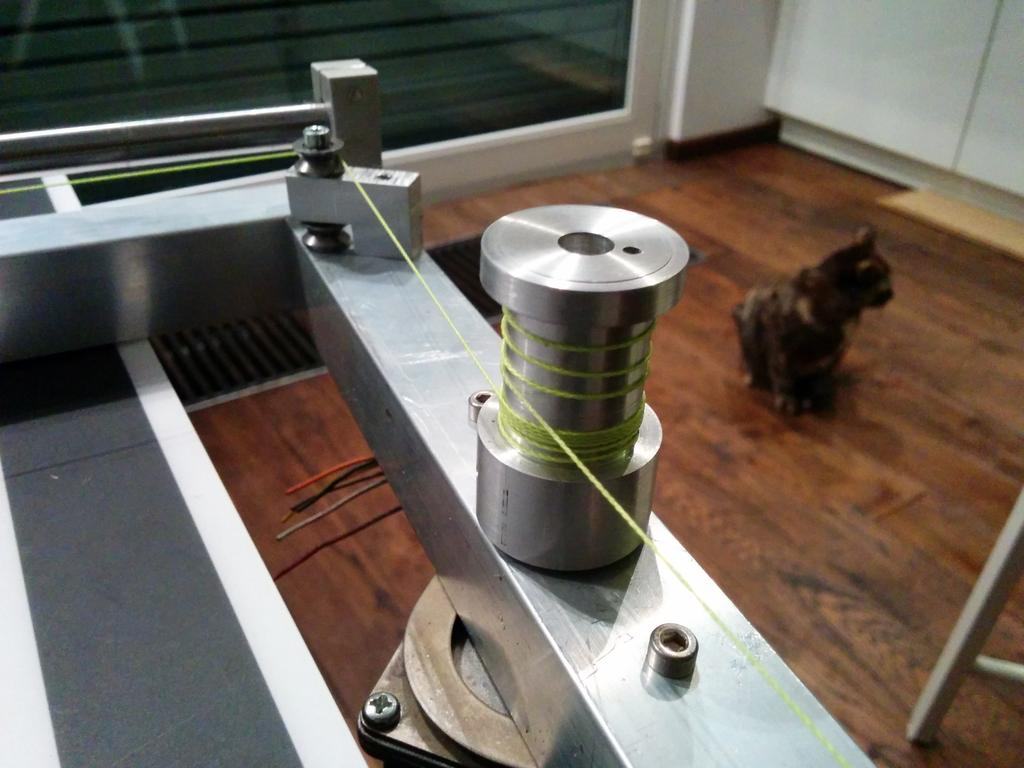

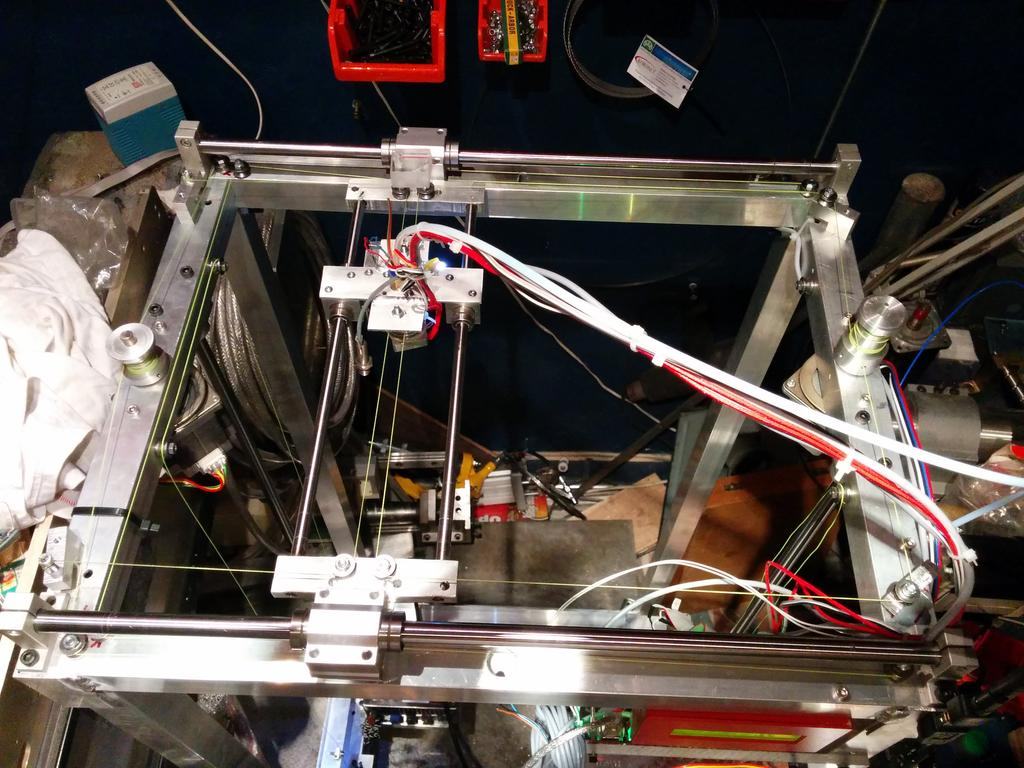

I gotowa jedna oś z całym okablowaniem.

Po udanym pierwszym teście przeszedłem do dalszego montażu drukarki.

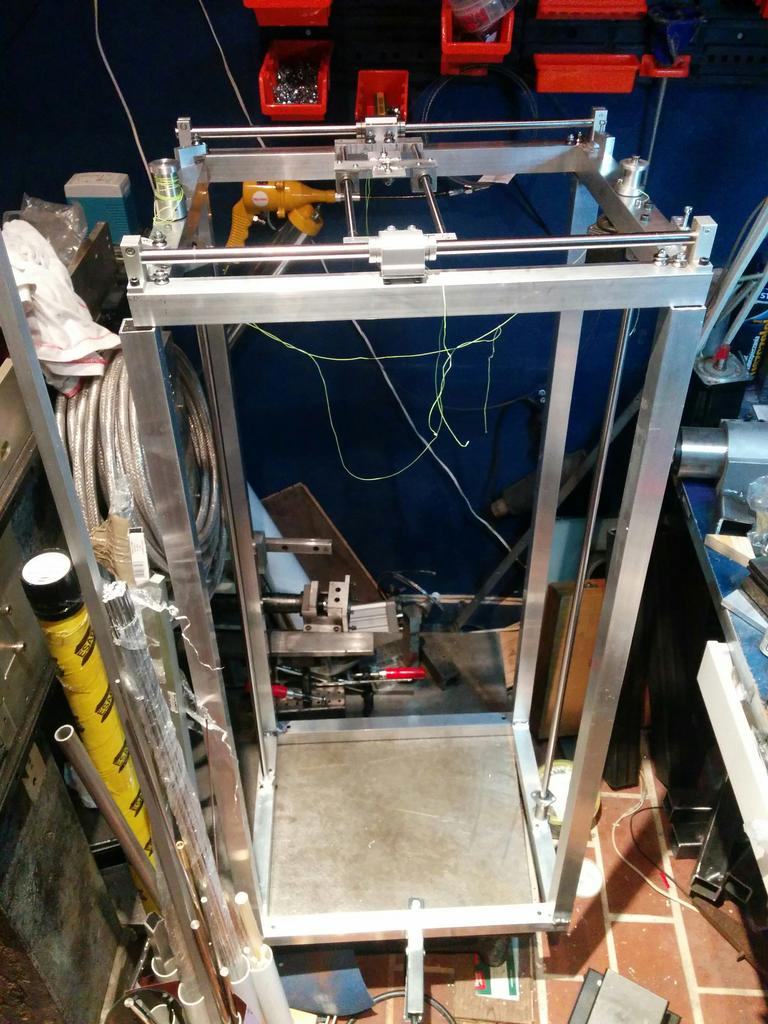

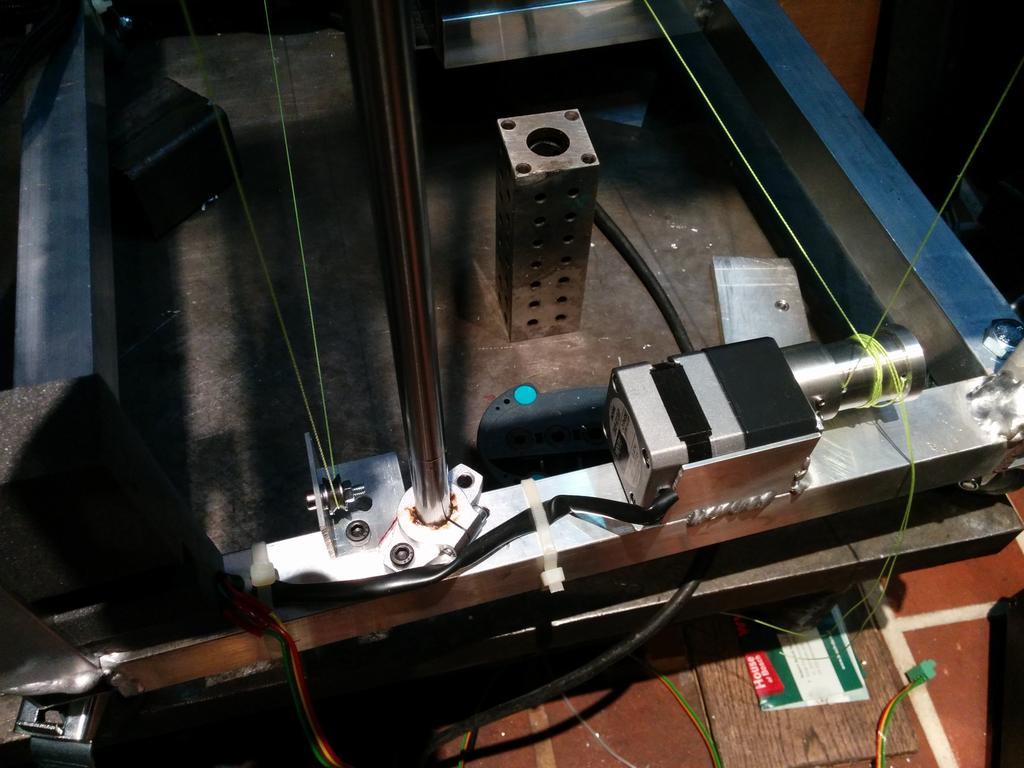

Po spawaniu części dolnej i dodaniu kółek z blokadami przeszedłem do równania wszystkich elementów. Jak poprzednio — kątownik do dzieła! :)

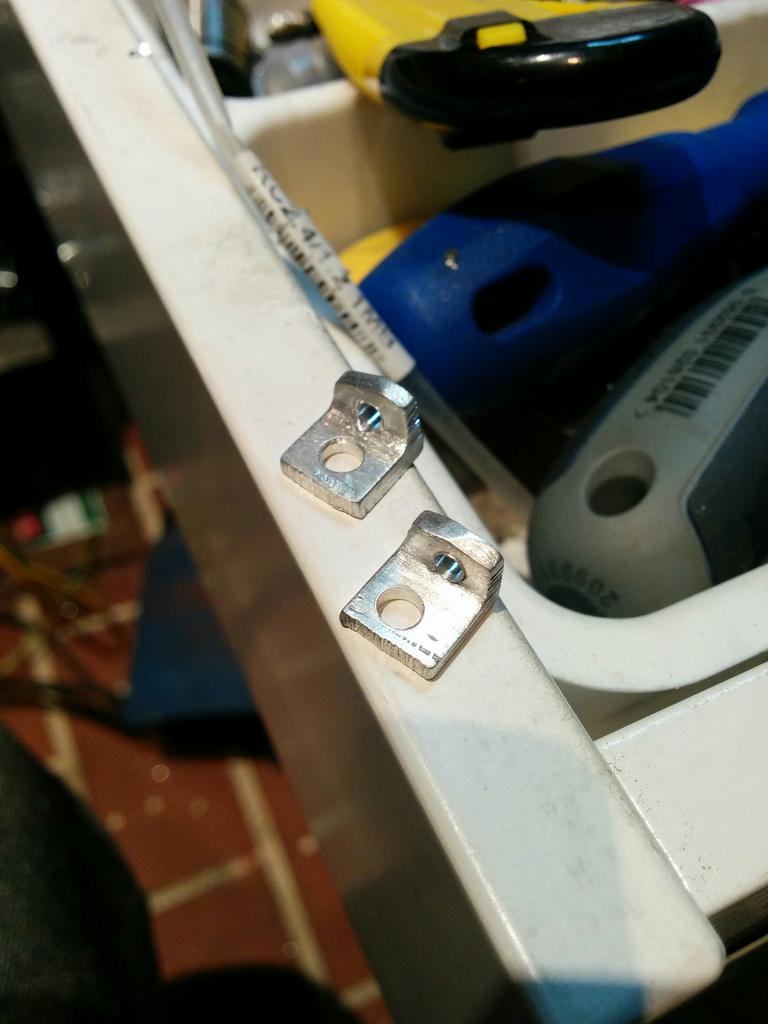

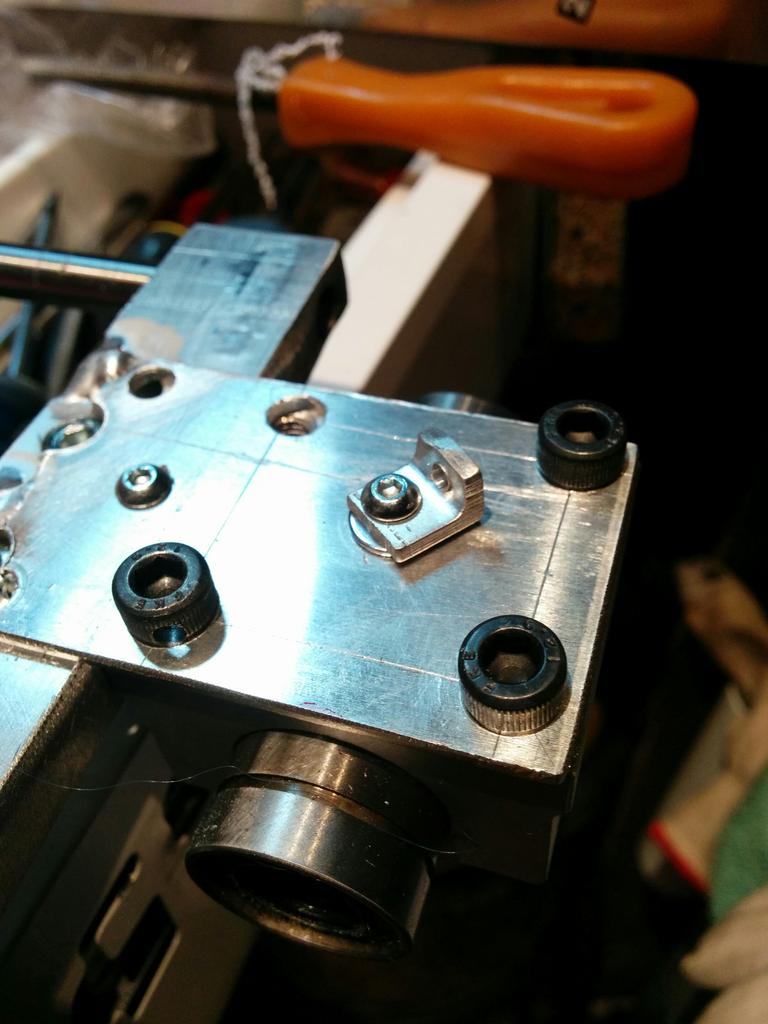

Do napinania osi X dodałem małe wsporniki, które po obróceniu w miejscu napinają linkę.

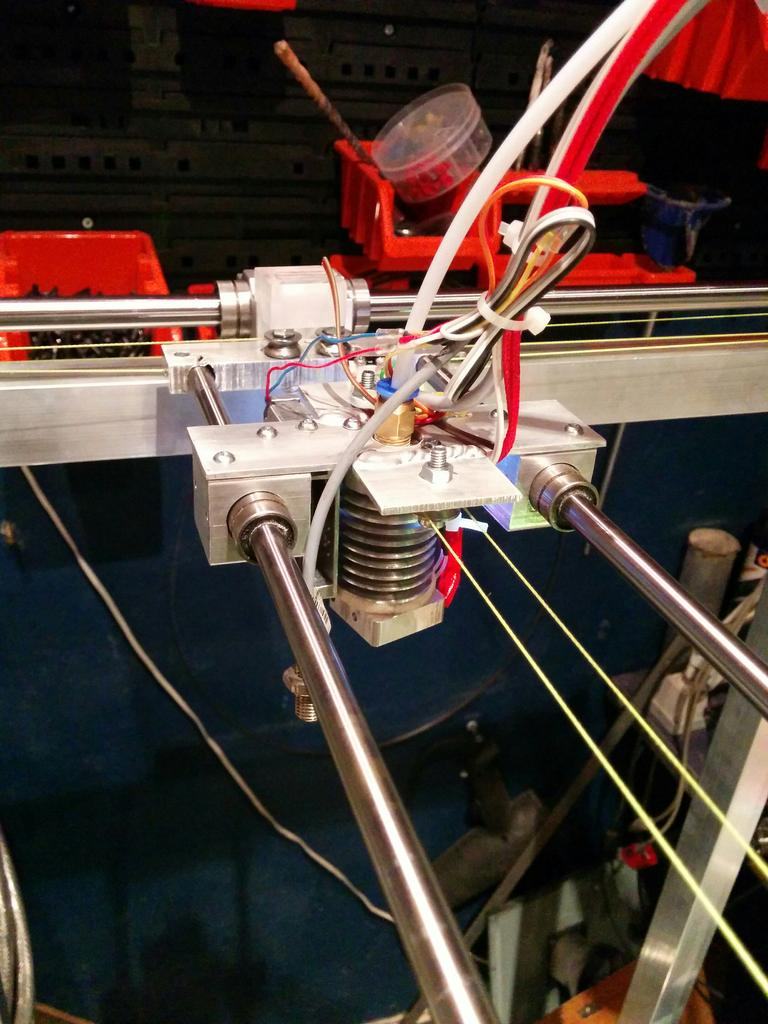

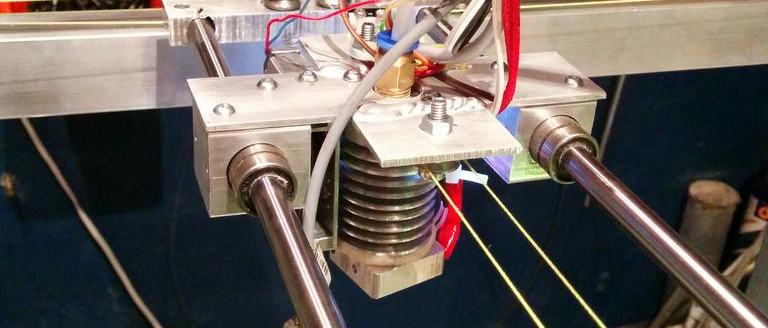

Głowica drukująca z wymaganym wentylatorem, dodatkową diodą LED, czujnikiem poziomowania stołu i krańcówką.

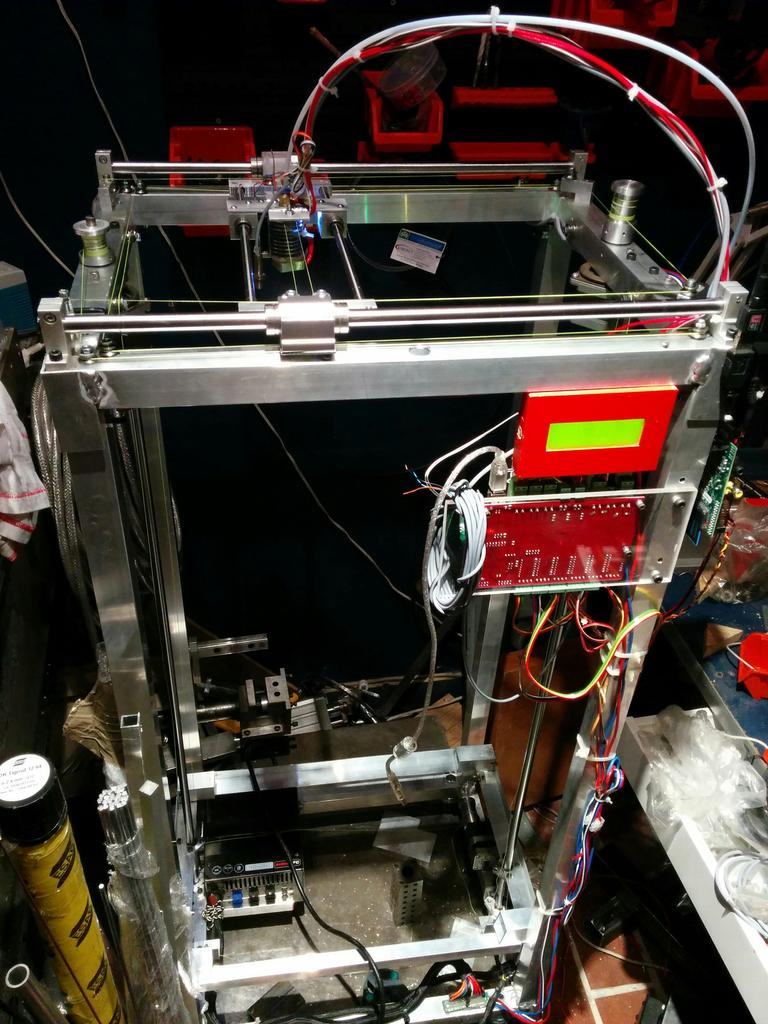

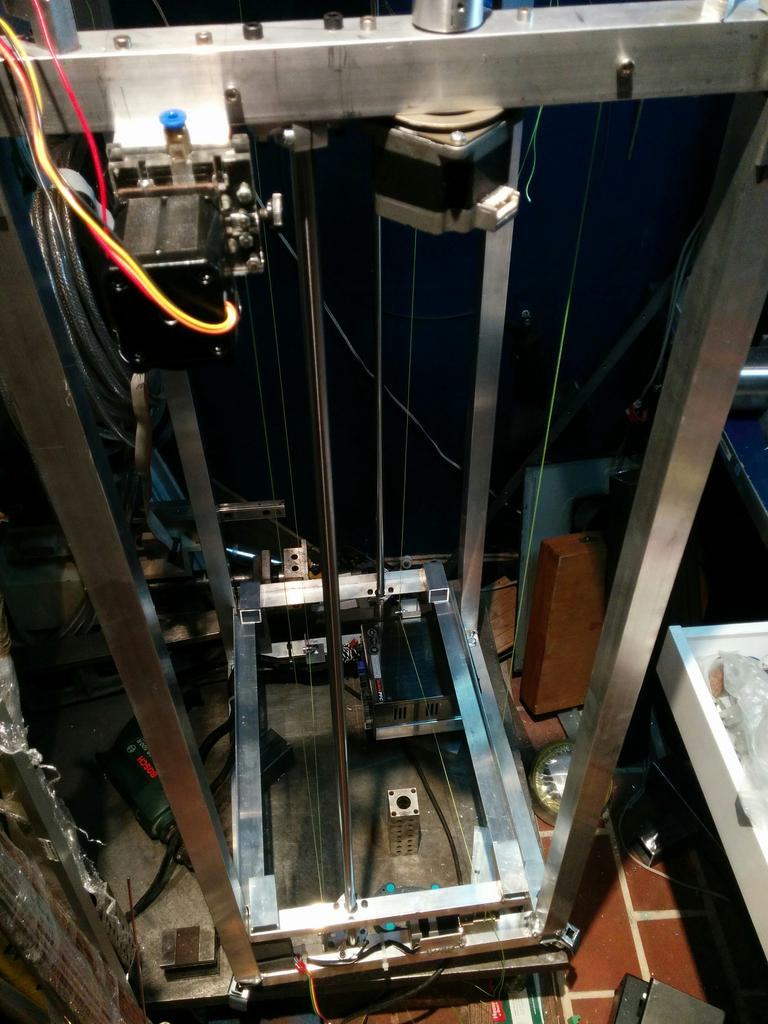

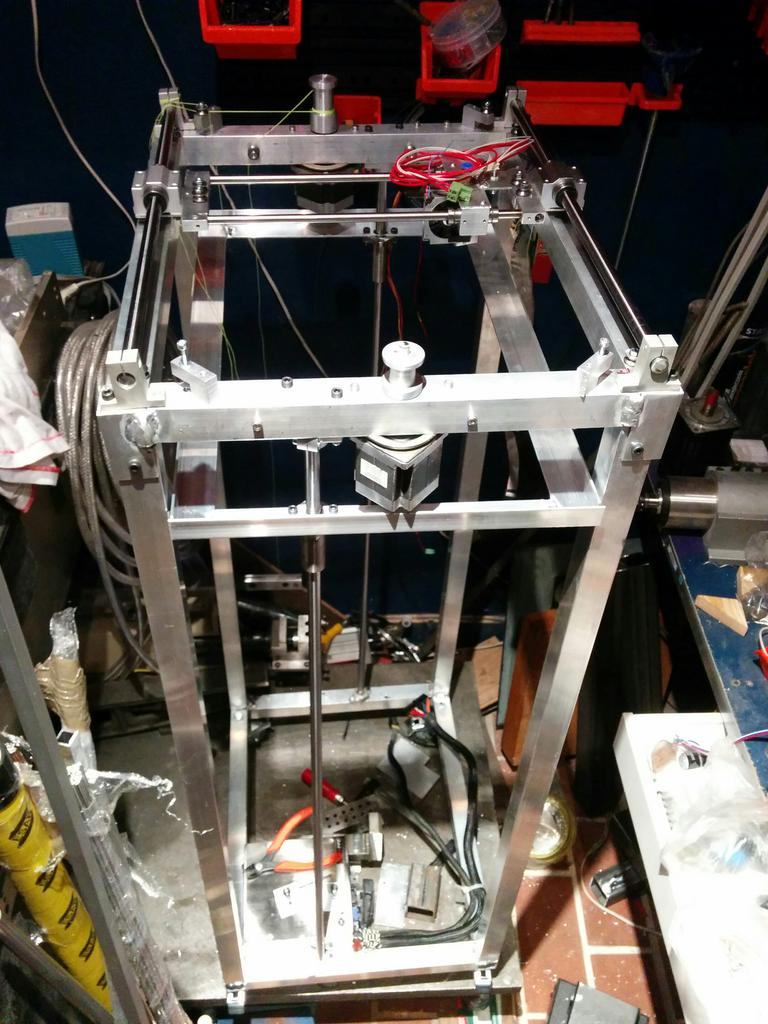

I tak to wygląda na dziś — niedługo dokończę stół, a pierwsze druki będą ekscytującym rozdziałem kalibracji :)

UPDATE

Po wielu zmianach drukarka działa — w osi X jest pewien luz, więc będę zamieniał linkę SPECTRA na pasek GT2. To samo czeka oś Z. Po prostu jest za długa i za ciężka, żeby precyzyjnie pozycjonować. Tu jest mój wpis o tym, jak poszła modernizacja i co zostało zmienione.

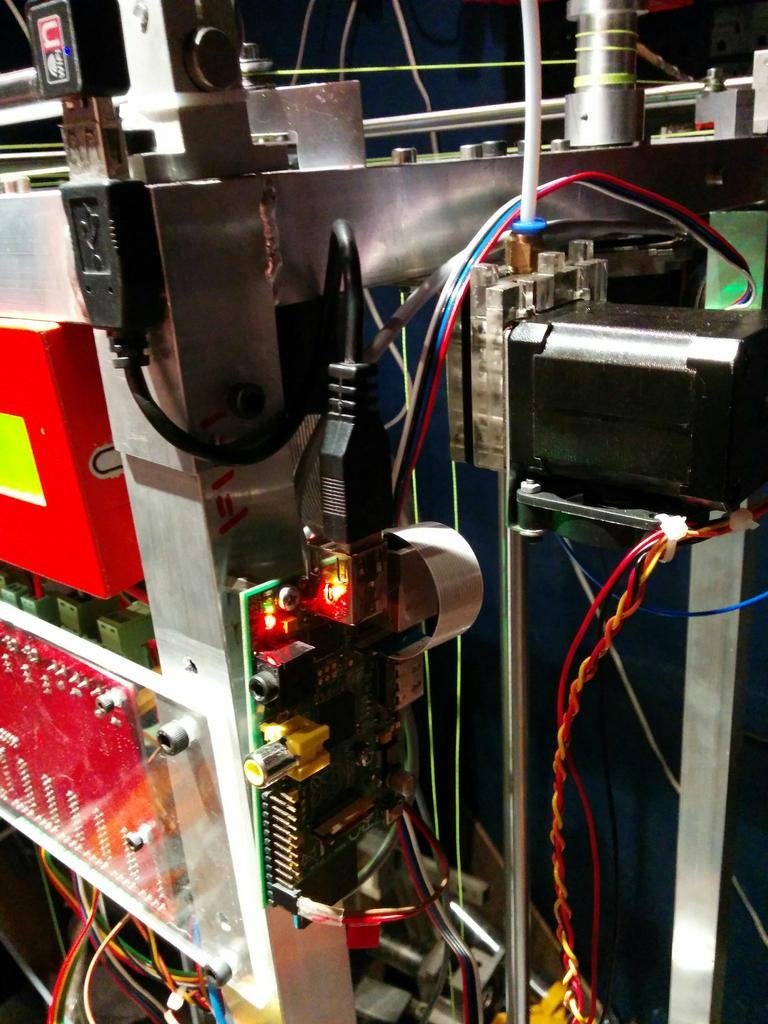

Mimo wszystko drukarka działa i użyłem jej do wykonania obudowy do mojego raspberry pi z LCD.
